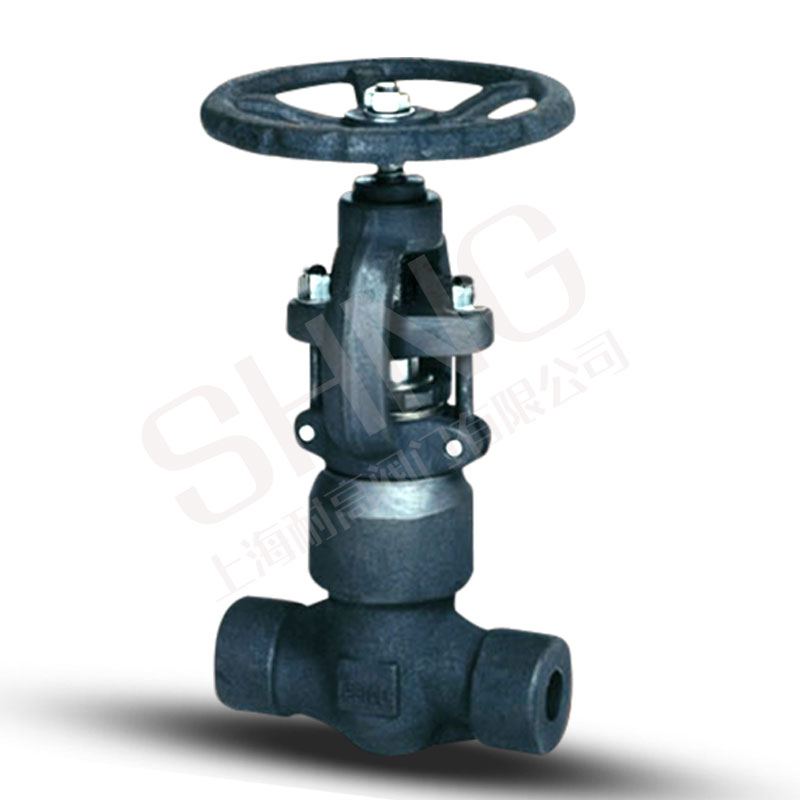

锻钢自密封截止阀

产品型号：J61Y
公称通径：NPS1/2"~2"
公称压力：Class150~2500Lb
适用介质：水、蒸汽、油品等
主要材质：A105、A182F22、A182F304、A182F316（L）
适用温度：-29℃～550℃

分享到：

产品详细

一、J61Y锻钢自密封截止阀概述：
锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

二、J61Y锻钢自密封截止阀结构特点：
1、截止阀的设计与制造符合API602和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
2、全径或缩径
3、明杆支架式
4、自定心压板压套式
5、螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
6、整体式上密封座
7、承插端符合ASME B16.11
8、螺纹连接端（NPT）符合ANSI/ASME B1.20.1
9、阀瓣可变换为节流型、针型、球型和止回型

三、J61Y锻钢自密封截止阀产品材料：

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	A182F22	A182F304	A182F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀瓣	A276420	A276304	A276304（L）	A276F316（L）
3	阀杆	A182F6	A182F304	A182F304（L）	A182F316（L）
4	密封圈	A182F304L			A182F316L
5	密封螺母	A105	A182F304	A182F304（L）	A182F316L
6	阀盖	A105	A182F22	A182F304（L）	A182F316（L）
7	销钉	A276420		A182F304
8	垫圈	A105	A182F22	A182F304（L）	A182F316（L）
9	提升螺母	A1942H	A1944	A1948	A1948M
10	填料	柔性石墨		ＰＴＦＥ
11	填料压套	A2７6420		A182F304
12	活节螺栓	A193B7	A193B16	A193B8	A193B8M
13	填料压板	A216WCB		A351CF8
14	螺母	A194 2H	A1944	A1948	A1948M
15	阀杆螺母	A276 410
16	手轮	A197
17	锁紧螺母	A1942H	A1944	A1948	A1948M
18	油嘴	铜
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	酸、醋酸等
适用温度		—29℃～425℃	—29℃～550℃	—29℃～200℃

备注：客户需求的其他材质也可采用。密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢

四、J61Y锻钢自密封截止阀连接尺寸：

NPS		1/2"	3/4"	1"	1^1/4"	1^1/2"	2"
L	900Lb-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H（开）		333	333	333	408	408	524
W		160	160	180	200	250	280
重量	900LB-1500LB	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500LB	12.3	11.6	10.8	28.0	26.4	43.8
